Электронный обкатной измеритель диаметров ОИД-3М

Электронный обкатной измеритель диаметров ОИД-3М 0

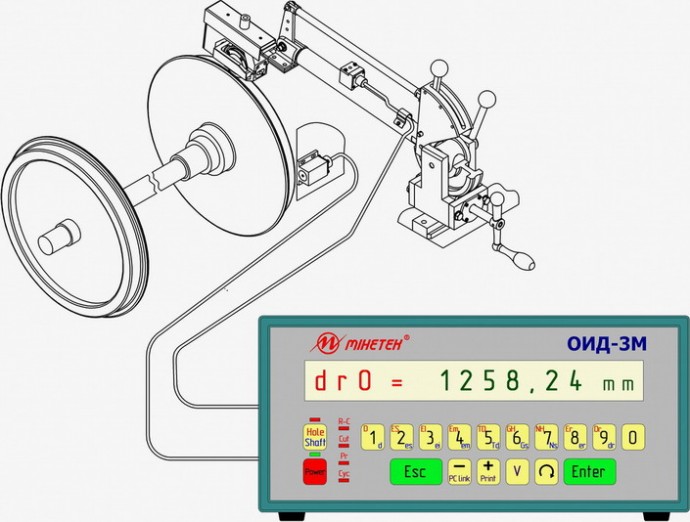

ОИД-3М представляет собой систему, измерительный блок которой устанавливается в резцедержатель или в подвижные элементы каретки станка. С помощью этого прибора возможно проведение измерений как в процессе обработки при движении подачи, так и без нее. Измерительная система позволяет осуществлять с высокой точностью контроль отклонения формы в продольном сечении детали, тем самым производить коррекцию размеров.





Блок индикации





Установка датчика



Техническая характеристика прибора ОИД-3М


Наименование параметраОбозначение единицы физической величиныЗначение единицы физической величины
Диапазон измерения наружных диаметровммот 400 до 10000
Диапазон измерения внутренних диаметровммот 500 до 10000
Диапазон измерения окружных скоростейм/минот 20 до 150
Диапазон измерения температуры окружающей среды°Сот +5 до +50
Номинальная цена единицы младшего разряда измерения:
диаметров от 400 до 10000 мм после первого оборота деталимм0.01/0.001
диаметров до 4000 мм включительно в основном режимемм0.01/0.001
диаметров свыше 4000 мм в основном режиме окружных скоростейм/мин0.1
температуры окружающей среды°С1
Предел допускаемой погрешности измерений диаметра D:
в основном режиме для диаметров от400 до 3150 ммм±0,45 х D х 10-5
в основном режиме для диаметров свыше 3150 до 10000 ммм±0,4 х D х 10-5
