Расточной и раскатной инструмент

Расточной и раскатной инструмент 0Расточной и раскатной инструмент 1Расточной и раскатной инструмент 2












Наше предприятие является одним из немногих в мире, кто имеет давнюю научную и конструкторскую школу по разработке универсального инструмента для обработки внутренних цилиндрических поверхностей и глубоких отверстий.


Система инструмента для чистовой обработки внутренних цилиндрических отверстий предназначена для установки на токарные, глубоко-сверлильные или глубоко-расточные станки и состоит из расточного и раскатного инструмента. Расточной инструмент состоит из направляющей головки ( рис.1), в которую может устанавливаться сменный инструмент - расточная головка, головка с черновой и плавающей разверткой :



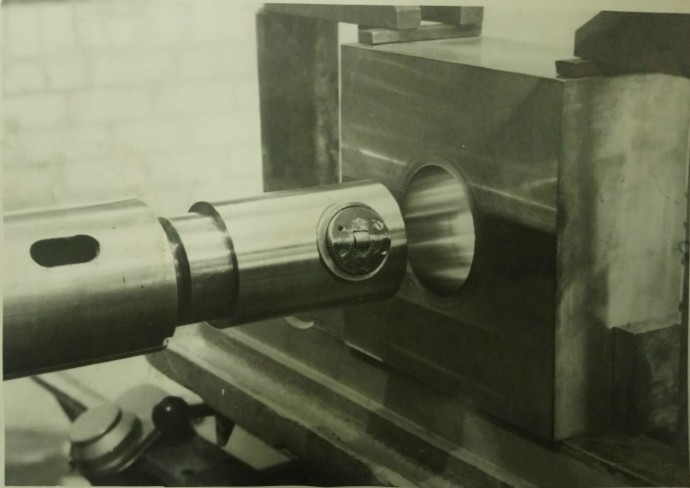

Расточная головка



Расточная головка


Рис.1

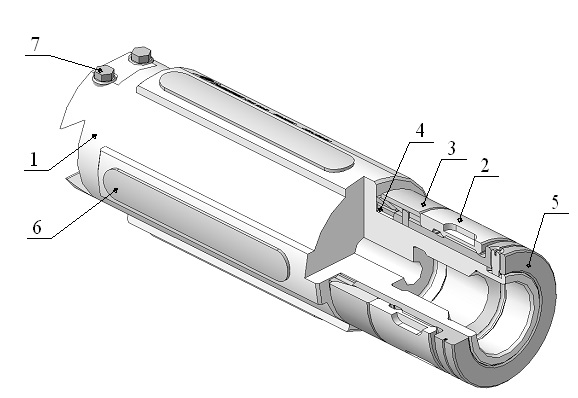

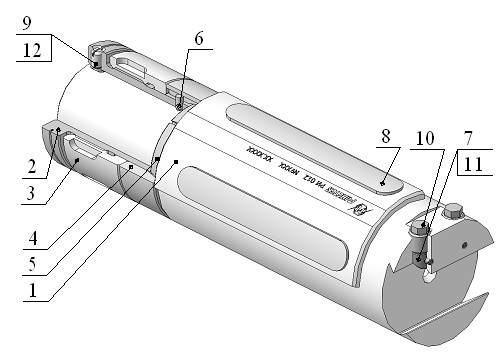

Головка направляющая состоит из корпуса 1 с присоединительной частью для фланца стебля. Для облегчения установки и снятия головки направляющей, на ее корпусе установлен специальный механизм, который состоит из гайки поз. 2, обоймы поз. 3, цанги поз.4, втулки поз.5. В пазах корпуса 1 для центрирования головки направляющей установлены сменные вставки 6 . Закрепление инструментальных головок производится двумя винтами 7.

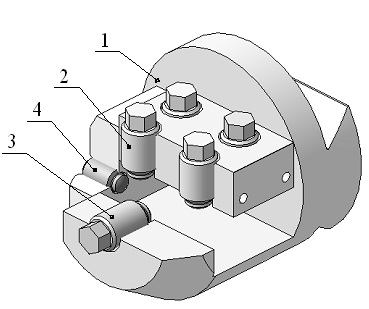

Конструкция расточной головки приведена на рисунке 2. Головка резцовая состоит из корпуса поз. 1, винтов поз. 2 и 3 для закрепления резцов и винтов поз. 4 для настройки резцов на заданный размер.



Расточная головка


Рис.2

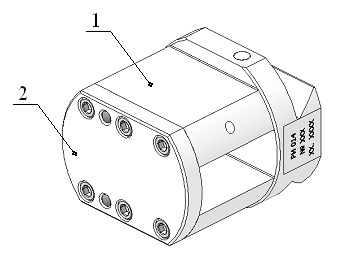

  1. Конструкция головки для плавающей развертки приведена на рисунке 3. Головка для плавающей развертки состоит из
  2. корпуса с пазом для размещения развертки и крышки.


Рис.3

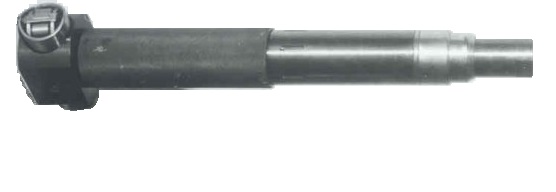

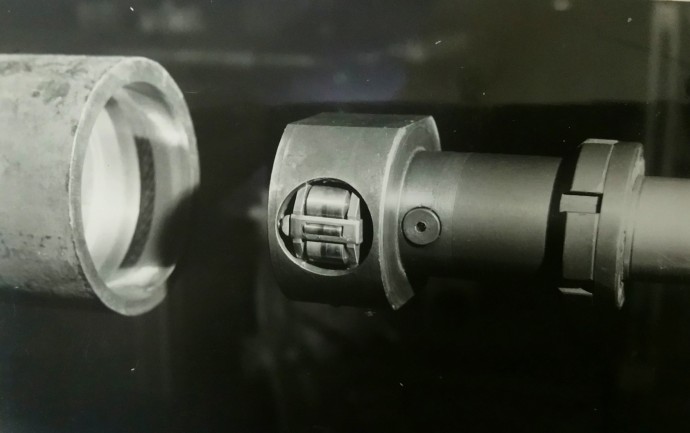

  1. Головка раскатная с регулируемым диаметром, предназначена для отделочно-упрочняющей обработки гильз цилиндров на универсальных токарно- винторезных станках. Может быть использована на глубоко-расточных станках.







Рис.4



  1. Диаметр обрабатываемого отверстия ( регулируемый), мм

  2. – наименьший ………………………………… по табл.
    – наибольший …………………………………по табл.

  3. Характеристика рабочей жидкости:

  4. – кинематическая вязкость, м2/с …………… (9…17)×10-6
    – тонкость фильтрации, мкм ………………… 25
    – класс чистоты соответственно
    по ГОСТ 17216-71, не ниже ………………… 12
  5. Масса, кг ………………………………………… по табл.









Обозначение и характеристики наиболее применяемых в промышленности раскаток



ОбозначениеНаименованиеДиаметр обрабатываемого отв., ммМасса кг
3101-130-100Головка раскатная60…702,6 (3,5)
-01 Головка раскатная70…903 (3,8)
-02Головка раскатная90…1204,7 (4,9)
3101-130-200Головка раскатная120…1608,2 (8,6)
-01
Головка раскатная160…25010,5 (11,2)
-02Головка раскатная250…40014,2 (14,6)
3101-130-300
Головка раскатная17,5 (23)
3101-130-400
Штанга7,2 (7,66)
2099-4830
Хомут359,5 (11)
2099-4830Накатка
