Нарезание червячного колеса на токарном станке

Нарезание червячного колеса на токарном станке

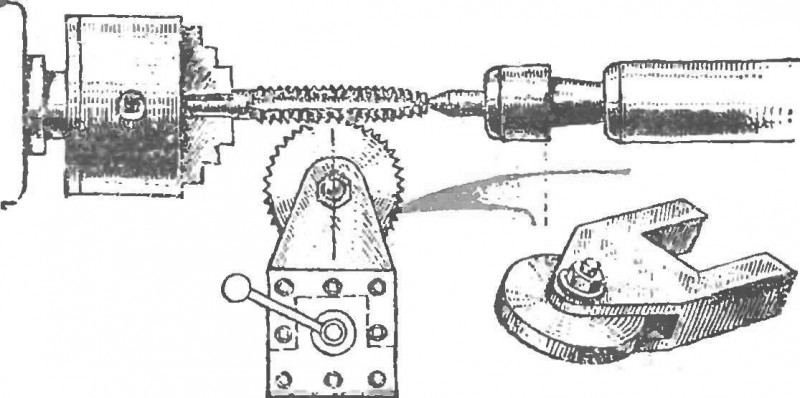

Предлагаем вашему вниманию несложное приспособление, с помощью которого на токарном станке можно нарезать червячное колесо с любым числом зубьев. В качестве режущего инструмента здесь используется стандартный метчик, установленный в патрон станка и поджатый задней бабкой. Приспособление представляет собой оправку, установленную в резцедержателе. Заготовка червячного колеса шарнирно закрепляется в оправке и подводится к вращающемуся метчику; тот врезается в заготовку и начинает прорезать канавки, одновременно проворачивая будущее червячное колесо. Несколько оборотов, и можно снимать со станка готовую деталь.
