Маслоохладитель

Маслоохладитель 0

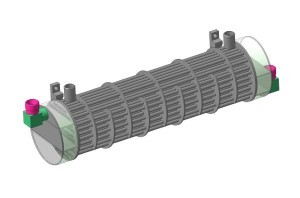

Маслоохладитель предназначен для охлаждения масла, циркулирующего в системе смазки и отвода тепла трения, получаемого во время работы в подшипниках.

Маслоохладитель состоит из корпуса, трубного пучка, крышки внутренней, крышки наружной. Трубные пучки маслоохладителя собраны из трубных досок и трубок. Вдоль трубок установлены перегородки, обеспечивающее многоходовое поперечное обтекание трубок маслом. Вода протекает внутри трубок по нескольким ходам.
Верхняя трубная доска зажата между фланцем корпуса и крышкой наружной.
Наружная крышка имеет два патрубка для подвода и отвода охлаждающей воды и внутренняя полость разделена перегородкой. К нижней трубной доске крепится крышка внутренняя, которая с некоторым зазором размещается в корпусе, обеспечивая свободу перемещения ее при тепловых удлинениях трубного пучка.
Во фланце корпуса имеется отверстие для выпуска воздуха.
Патрубок входа масла расположен вверху, а патрубок выхода масла внизу.
