№ | Наименование | обозначение | чертеж | масса, кг | примечание |
1 |
Оправка базовая |
ОБ 001 |
![Оправка с конусом Морзе 6 АТ6, под ступенчатую цапфу инструмента 50-49,7 мм](/upload/000/u1/c5/da/ob-001-01-dlja-saita.jpg) |
7,3 | Для шпинделя станка с конусом Морзе 6 АТ6, под ступенчатую цапфу инструмента 50-49,7 мм |
2 |
Оправка базовая |
ОБ 002 |
![Оправка с конусом метрическим 120 по ГОСТ 25557-82 для присоединения в шпиндель станка; центральное цилиндрическое ступенчатое отверстие диаметрами 80 мм и 79,7 мм](/upload/000/u1/0a/f3/ob-002-01-dlja-saita.jpg) |
32,48 | - установка расточных головок РИ 004,
- РИ 005 в базовую оправку,
- а также установки расточных головок
- РИ 001, РИ 002, РИ 003 при помощи удлинителей УД 001, УД 002, УД 003,
- УД 004 на горизонтально-расточных станках модели W200G и W200GNR для обработки отверстий Ø125-480 мм основными шпинделями.
- Наружный конус Метрический 120 по ГОСТ 25557-82 для присоединения в шпиндель станка;
- центральное цилиндрическое ступенчатое отверстие диаметрами 80 мм и 79,7 мм
|
3 |
Оправка базовая |
ОБ 003 |
![Установка расточных головок РИ 004, РИ 005 в базовую оправку, а также установка расточных головок РИ 001, РИ 002 и РИ 003 при помощи удлинителей УД 001, УД 002, УД 003, УД 004 в базовую оправку на горизонтально-расточных станках модели 2Б660Ф2 для обработки отверстий Ø125-480 мм основными шпинделями.](/upload/000/u1/72/14/ob-003-01-dlja-saita.jpg) |
31,47 | - установка расточных головок РИ 004,
- РИ 005 в базовую оправку, а также
- установка расточных головок РИ 001,
- РИ 002 и РИ 003 при помощи удлинителей УД 001, УД 002, УД 003, УД 004 в базовую оправку на горизонтально-расточных станках модели 2Б660Ф2 для обработки отверстий
- Ø125-480 мм основными шпинделями.
- Наружный конус Метрический 120 по ГОСТ 25557-82 для присоединения в шпиндель станка;
- центральное цилиндрическое ступенчатое отверстие диаметрами 80 мм и 79,7 мм
|
4 |
Оправка базовая |
ОБ 004 |
![установка расточных головок РИ 004, РИ 005 в базовую оправку, а также установка расточных головок РИ 001, РИ 002 и РИ 003 при помощи удлинителей УД 001, УД 002, УД 003, УД 004 в базовую оправку на горизонтально-расточных станках модели 2Б660Ф1 для обработки отверстий Ø125-480 мм основными шпинделями.](/upload/000/u1/d6/99/ob-004-01-dlja-saita.jpg) |
39,13 | - установка расточных головок РИ 004,
- РИ 005 в базовую оправку, а также
- установка расточных головок РИ 001,
- РИ 002 и РИ 003 при помощи
- удлинителей
УД 001, УД 002, УД 003,
- УД 004 в базовую оправку на горизонтально-расточных станках модели 2Б660Ф1
- для обработки отверстий Ø125-480 мм основными шпинделями.
- Наружный конус Метрический 140 по ГОСТ 25557-82 для присоединения в
- шпиндель станка;
- центральное цилиндрическое ступенчатое отверстие диаметрами 80 мм и 79,7 мм
|
5 |
Оправка базовая |
ОБ 005 |
![Оправка базовая конус 7:24 №60 х Ф80](/upload/000/u1/10/06/ob-005-01-dlja-saita.jpg) |
19,58 | - установка расточных головок РИ 004,
- РИ 005 в базовую оправку,
- установка расточных головок РИ 001,
- РИ 002 и РИ 003 при помощи
- удлинителей УД 001, УД 002,
- УД 003, УД 004 в базовую оправку на
- горизонтально-расточных
- станках модели 2Г660Ф4 для обработки отверстий Ø125-480 мм основными шпинделями.
- Наружный конус 7:24 № 60 по ГОСТ
- 19860-93 для присоединения в шпиндель станка;
- центральное цилиндрическое ступенчатое отверстие диаметрами 80 мм и 79,7 мм
|
6 |
Оправка базовая |
ОБ 006 |
![Оправка базовая конус 7:24 №60 х ф80](/upload/000/u1/20/e6/ob-006-01-dlja-saita.jpg) |
19,93 | - установка расточных головок РИ 001,
- РИ 002, РИ 003 при помощи
- удлинителей УД 001, УД 002-01,
- УД 003, УД 004-01, на горизонтально-расточных станках модели 2Г660Ф4
- для обработки отверстий Ø125-260мм угловыми головками.
- Наружный конус 7:24 № 60 ГОСТ 19860-93 для присоединения в шпиндель станка;
- центральное цилиндрическое ступенчатое отверстие диаметрами 80 мм и 79,7 мм
|
7 | Оправка базовая | ОБ 007 |
![Оправка базовая конус 7:24 х Ф80](/upload/000/u1/b3/81/ob-007-01-dlja-saita.jpg) |
19,18 | - установка расточных головок РИ 001,
- РИ 002 и РИ 003 при помощи
- удлинителей УД 001, УД 002‑01,
- УД 003, УД 004-01 на горизонтально-расточных станках модели W 200G для обработки отверстий Ø125-260 мм
- угловыми головками.
- Наружный конус 7:24 № 60 ГОСТ
- 19860-93 для присоединения в шпиндель станка;
- центральное цилиндрическое ступенчатое отверстие диаметрами 80 мм и 79,7 мм
|
8 |
Оправка базовая |
ОБ 008 |
![Оправка базовая конус 7:24 №50 х Ф63](/upload/000/u1/8f/fc/ob-008-01-dlja-saita.jpg) |
9,48 | - установка расточных головок РИ 001 и
- РИ 002 при помощи удлинителей
- УД 005 и УД 006 на горизонтально-расточных станках модели 2Г660Ф4
- для обработки отверстий Ø125-210 мм угловыми головками.
- Наружный конус 7:24 № 50 ГОСТ 19860-93 для присоединения в шпиндель станка;
- центральное цилиндрическое ступенчатое отверстие диаметрами 63 мм и 62,7 мм
|
9 |
Оправка базовая |
ОБ 009 |
![Оправка базовая инструментальная конус 7:24 №60 х Ф50 мм](/upload/000/u1/f8/5c/ob-009-01-dlja-saita.jpg) |
12,68 | - установка адаптера АД 001 для
- спирального сверла ф24 мм, адаптера
АД 002 для концевой фрезы ф24 мм, удлинителя УД 007, а также специальной концевой фрезы ФР 005 при обработке
- надрессорной балки вагонов.
- Наружный конус 7:24 № 60 по ГОСТ
- 19860-93 для присоединения в шпиндель станка;
- ступенчатое отверстие диаметрами
- 50 мм и 49,7 мм
|
10 |
Оправка базовая |
ОБ 010.01 |
![Оправка базовая конус Морзе 6 х Ф50](/upload/000/u1/1e/b4/ob-010-01-morze6-dlja-saita.jpg) |
7,82 | для установки адаптеров и инструмента. Наружный конус Морзе 6, внутреннееступенчатое отверстие диаметрами
|
11 |
Удлинитель |
УД 007 |
![Удлинитель оправки для концевой фрезы конус 7:24 №60](/upload/000/u1/5b/52/ud-007-udlinitel-dlja-saita.jpg)
|
5,92 | - Возможность установки
- специальной концевой фрезы
- ФР 005 в базовую оправку ОБ 009.
- Присоединительные размеры:
- ступенчатая цапфа диаметрами
- 50 мм и 49,7 мм;
- отверстие под специальную
- концевую фрезу диаметрами
- 50 мм и 49,7 мм
|

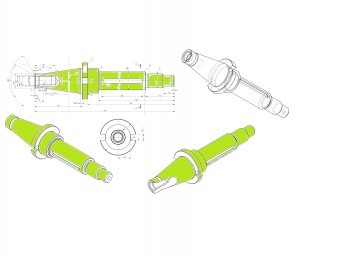

12 | Оправка инструментальная
| ОФ 001 |
![Оправка инструментальная для горизонтально-фрезерного станка](/upload/000/u1/cf/2a/of-001-dlja-saita.jpg)
![](/upload/000/u1/2b/f5/of-001-1.jpg) | 15,71 | Для горизонтально-фрезерного станка типа 6Р83 или подобного.
- Позволяет установить специальную дисковую фрезу ф200 мм ФР 006
- на горизонтально-фрезерный станок модели 6Р83 при обработке поверхностей большого и малого зуба корпуса автосцепки.
- Присоединительные размеры:
- наружный конус 7:24 № 50 по
- ГОСТ 19860-93;
- посадочный диаметр под фрезу,
- 50 мм;
- посадочный диаметр опорной
- втулки, 70 мм;
- Габаритные размеры, мм:
- диаметр ……… 100;
- длина ………… 585
|
13 |
Адаптер для сверл |
АД 001 |
![Адаптер для сверл Ф50 х конус морзе 3](/upload/000/u1/8c/92/ad-001-adapter-dlja-sverla-dlja-saita.jpg) |
3,08 | - адаптер устанавливается в базовую оправку ОБ 009, в адаптер устанавливается спиральное сверло
- ф24 мм с коническим хвостовиком.
- Присоединительные размеры:
- ступенчатая цапфа диаметрами 50 мм и 49,7 мм;
- отверстие под сверло с конусом Морзе 3 по ГОСТ 25557-82
- Габаритные размеры, мм:
- диаметр…………………………… 95;
- длина……………………...……… 198
|
14 |
Адаптер для фрезы концевой |
АД 002 | ![]()
![Адаптер для фрезы концевой Ф50 х конус Морзе 3](/upload/000/u1/1f/76/ad-002-adapter-dlja-frezy-koncevoi-dlja-saita.jpg) |
2,54 | - адаптер устанавливается в базовую оправку ОБ 009 , в адаптер
- устанавливается концевая фреза ф24 мм с коническим хвостовиком.
- Присоединительные размеры:
- ступенчатая цапфа диаметрами 50 мм и 49,7 мм;
- отверстие под концевую фрезу с конусом Морзе 3 по ГОСТ 25557-82
- Габаритные размеры, мм:
- диаметр…………………….……… 95;
- длина……………………...……… 130
|
15 |
Патрон цанговый (без цанг) |
ПЦ 001 |
![Цанговый патрон для фрезерного или координатно-расточного станка с конусом крепления 7:24. Внутренний конус для цанг 1:7](/upload/000/u1/33/bf/pc-001-patron-cangovyi.jpg)
![Цанговая оправка для фрезерного или координатно-расточного станка с конусом 7:24 х 1:7](/upload/000/u1/5c/81/pc-001-01-opravka-dlja-saita.jpg) |
1,42 | Цанговая оправка для фрезерного или координатно-расточного станка с конусом крепления 7:24. Внутренний конус для цанг 1:7 |
