Оснастка для колесотокарных станков КЖ-1836,А-41,Рафамет

Оснастка для колесотокарных станков КЖ-1836,А-41,Рафамет 0




Отличительной особенностью является высокая жесткость и надежность крепления элементов (державка-кассета-пластина) в блочной системе инструмента. Простота в обслуживании, возможность безопасной и быстрой замены кассет с пластинами. В комплексе с обеспечением рациональных углов резания для тяжелых условий обработки профилей колесных пар с ползунами, наварами и т.д. это позволяет повысить стойкость твердосплавных пластин передовых европейских производителей (Sandvik, Widia) на 20-25%, а при использовании соответствующей заточки геометрии режущей части твердосплавных пластин, товарного знака ЖС (свидетельство № 39975) и патентов НПО «МИНЭТЭК» № 72835UА, № 74176UА в 1,5–1,8 раза.


Комплект режущего инструмента может быть использован на станках RAFAMET UBC-125, UBC-150 и UGB 150, а также КЗТС - КЖ1836

Основными потребителями инструмента являются ремонтные предприятия железных дорог и предприятия, которые имеют приписной подвижный состав.


Резцы и резцовые блоки оснащены одной или двумя резцовыми вставками. Количество резцовых вставок и их положение в резцах и резцовых блоках обеспечивает нормированную шероховатость поверхности профиля обода колесной пары и максимальную производительность обработки.


В качестве резцовых вставок используются кассеты для пластин LNUX 191940, LNMX 301940 и оправки для пластин RPUX 2710MO, RPUX 3010MO.


По направлению резания на станке инструмент выполнен в виде правого и левого исполнения.


Инструмент правого и левого исполнения зеркально симметричный по отношению друг к другу.


Кассеты и оправки в зависимости от исполнения комплектуются соответствующими сменными многогранными твердосплавными пластинами, марка твердого сплава и размеры которых соответствуют ТУ У 60.1-23113534.007.


Материалы и покупные изделия, которые применяются для изготовления инструмента, удовлетворяют требованиям соответствующих стандартов и технических условий. Качество материалов, которые применяют для изготовления инструмента, подтверждается сертификатами качества предприятий — поставщиков или лабораторными анализами.



Название/обозначение Изображение
Комплект инструмента для переоснащения станков КЖ 1836 фирмы КЗТС под тангенциальные пластины LNMX 301940 и круглые RPUX 3010MO, RPUX 2710MO

1


Блок резцовый двухкассетный правый, в т.ч.


- 1.1. Корпус правый ДП.К2 1836М10-02

- 1.2. Кассета проходная правая под пластину
LNMX 301940 в сборе с пластиной и эксцентриком

- 1.3. Кассета гребневая правая под пластину
LNMX 301940 в сборе с пластиной и эксцентриком




2

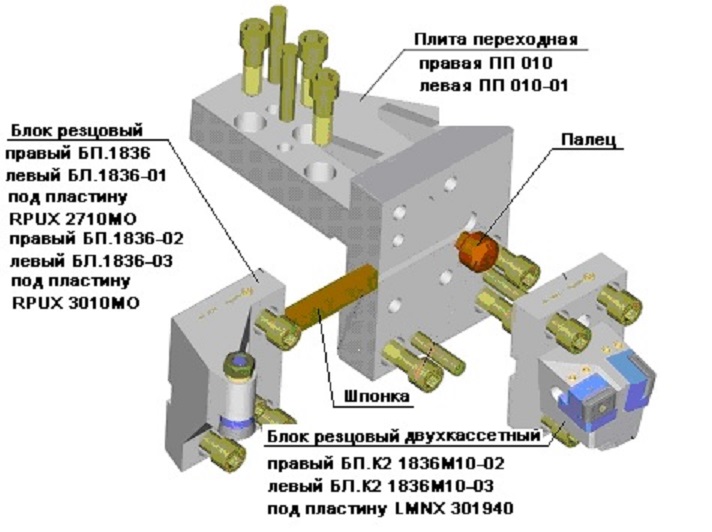

1. Плита переходная правая


2. Блок резцовый двухкассетный правый, в т.ч.


2.1. Корпус правый ДП.К2 1836М10-02

2.2. Кассета проходная правая под пластину
LNMX 301940 в сборе с пластиной и эксцентриком

2.3. Кассета гребневая правая под пластину
LNMX 301940 в сборе с пластиной и эксцентриком


(Тот же перечень изделий для блока левого)




3

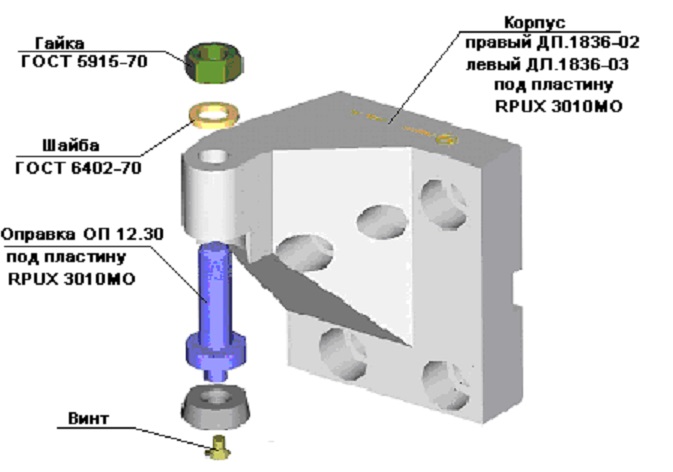

1. Блок резцовый правый под пластину RPUX 3010MO, в т.ч.



1.1. Корпус правый

1.2. Оправка в сборе с пластиной
RPUX 3010MO


(Тот же перечень изделий для блока левого)



4

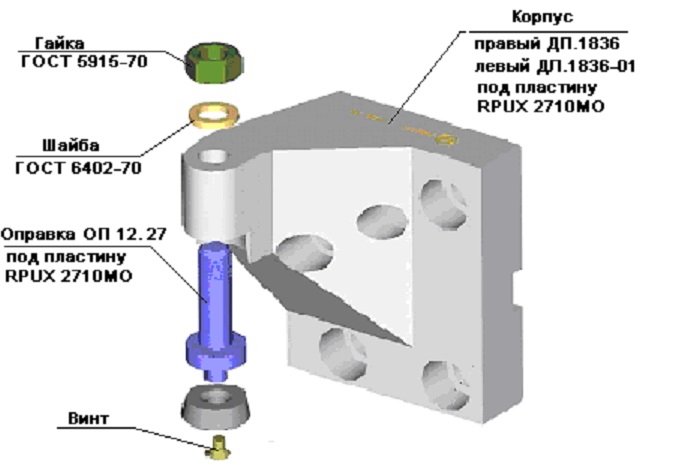

1. Блок резцовый правый под пластину RPUX 2710MO, в т.ч.


1.1. Корпус правый

1.2. Оправка в сборе с пластиной
RPUX 2710MO


(Тот же перечень изделий для блока левого)



5

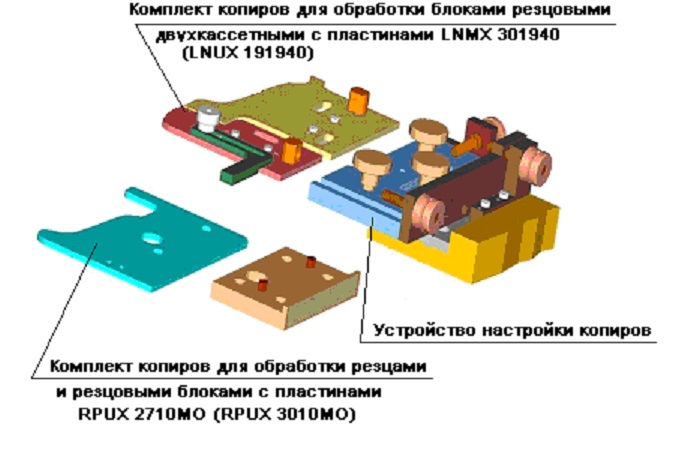

1. Устройство настройки копиров НК 001 и

НК 001-01 с устройством микрометрической настройки


2. Комплект копиров для обработки ободьев колесных пар блоками резцовыми с пластинами LNMX 301940 и LNUX 191940, для расширения технологических возможностей станков


3. Копир для обработки резцами с пластинами RPUX 2710МО
(RPUX 3010МО)




6

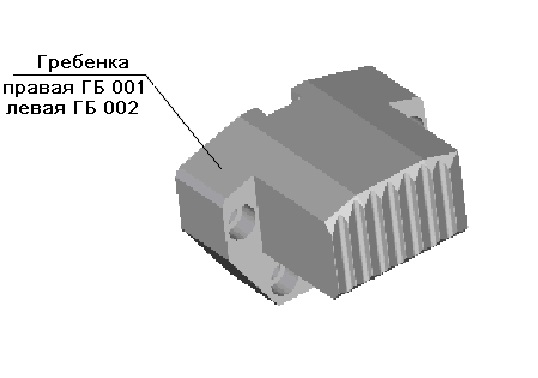

Гребенка правая

Гребенка левая



Комплект инструмента для переоснащения станков мод. UBC125 и UBC150 фирмы “RAFAMET” под пластины LNMX 301940 иLNUX191940

7

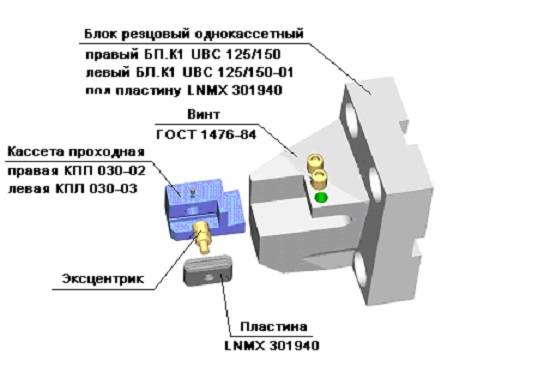

1. Блок резцовый однокассетный правый, в т.ч.

1.1. Корпус правый ДП.К2 UBC 125/150

1.2. Кассета проходная правая под пластину
LNMX 301940 в сборе с пластиной и эксцентриком


(Тот же перечень изделий для блока левого)





8

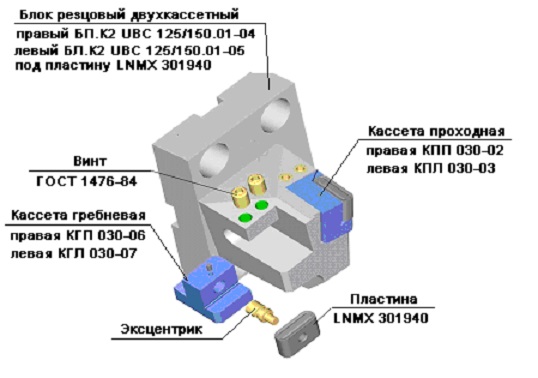

1. Блок резцовый двухкассетный правый, в т.ч.


1.1. Корпус правый ДП.К2 UBC 125/150/01-04

1.2. Кассета проходная правая под пластину
LNMX 301940 в сборе с пластиной и эксцентриком

1.3. Кассета гребневая правая под пластину
LNMX 301940 в сборе с пластиной и эксцентриком


(Тот же перечень изделий для блока левого)




9

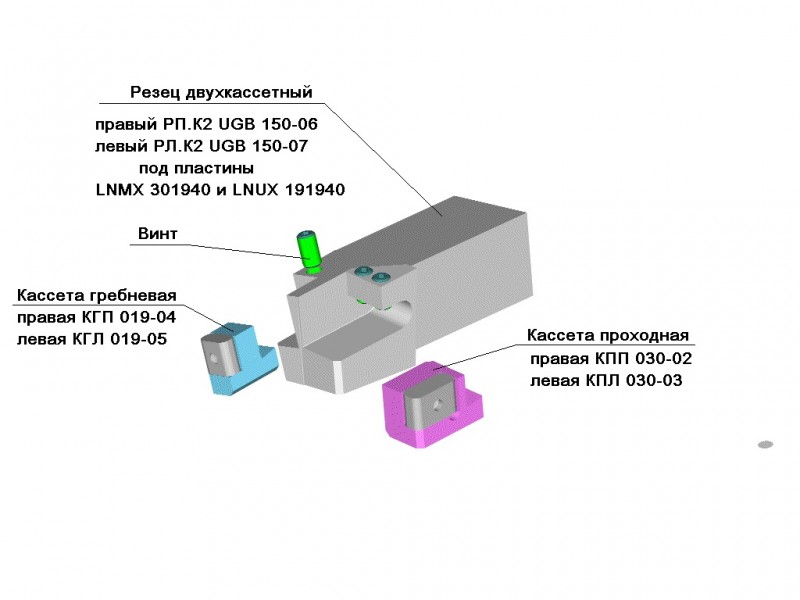

1. Резец двухкассетный правый, в т.ч.


1.1. Корпус правый ДП.К2 UGB 150-06

1.2. Кассета проходная правая под пластину
LNMX 301940 в сборе с пластиной и эксцентриком

1.3. Кассета гребневая правая под пластину
LNUX 191940 в сборе с пластиной и эксцентриком


(Тот же перечень изделий для блока левого)






Комплект оснастки для модернизации станков мод. А41.01 под комбинированную обработку


(черновая обработка пластиной LNMX 301940, чистовая – пластиной RPUX 2710МО)







10

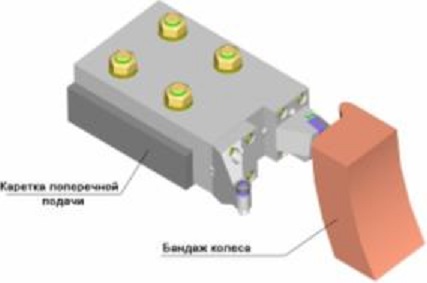

Общий вид комплекта оснастки для модернизации станков мод. А 41.01 под комбинированную обработку






11

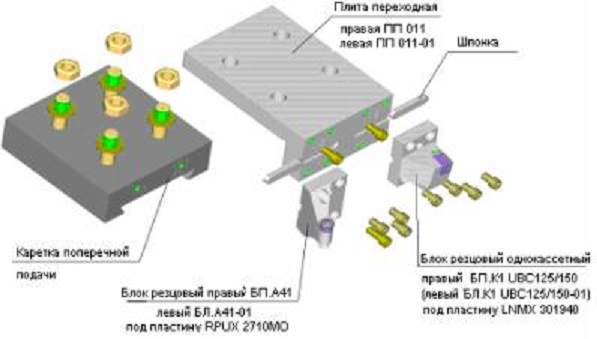

1. Плита переходная правая


2. Блок резцовый однокассетный правый под пластину LNMX 301940


3. Блок резцовый правый под пластину RPUX 2710МО


(Тот же перечень изделий для блока левого)






12

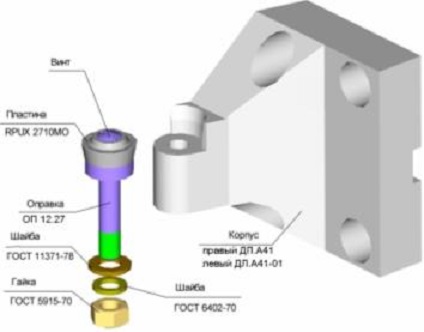

1. Блок резцовый (правый) под пластину RPUX 2710МО, в т.ч.


1.1. Корпус (правый)

1.2. Оправка в сборе с пластиной
RPUX 2710MO


(Тот же перечень изделий для блока левого)









Таблица соответствия обозначений и маркировки державок



Обозначение

Наименование

Маркировка

Применяемость

ДД 001/10-01

Державка двухкассетная левая

ДЛ.К2 1836М10-03

1836М10

ДД 001/10

Державка двухкассетная правая

ДП.К2 1836М10-02

1836М10

ДД 003/10-01

Державка однокассетная левая

ДЛ.К1 UBC 125/150-01

UBC 150

ДД 003/10

Державка однокассетная правая

ДП.К1 UBC 125/150

UBC 150

ДД 004/10-01

Державка двухкассетная левая

ДЛ.К2 UBC 125/150.01-05

UBC 150

ДД 004/10

Державка двухкассетная правая

ДП.К2 UBC 125/150.01-04

UBC 150

ДД 005/01-01

Державка левая под PRUX 2710 МО

ДЛ.1836-01

1836

ДД 005/01

Державка правая под PRUX 2710 МО

ДП.1836

1836

ДД 006/10-01

Державка двухкассетная левая

ДЛ.К2 UGB150-07

UGB 150

ДД 006/10

Державка двухкассетная правая

ДП.К2 UGB150-06

UGB 150

ДД 007/01-01

Державка левая под PRUX 2710 МО

ДЛ.А41-01

А 41

ДД 007/01

Державка правая под PRUX 2710 МО

ДП.А41

А 41

ДД 001/20-01

Кассета проходная левая в сборе с пластиной LNMX 301940

КПЛ 030-03

1836; UGB 150;

UBC 150

ДД 001/20

Кассета проходная правая в сборе с пластиной LNMX 301940

КПП 030-02

1836; UGB 150;

UBC 150

ДД 001/30-01

Кассета гребневая левая в сборе с пластиной LNMX 301940

КГЛ 030-07

1836М10;
UBC 150

ДД 001/30

Кассета гребневая правая в сборе с пластиной LNMX 301940

КГП 030-06

1836М10;
UBC 150

ДД 006/20-01

Кассета гребневая левая в сборе с пластиной LNMX 191940

КГЛ 019-05

UGB 150

ДД 006/20

Кассета гребневая правая в сборе с пластиной LNMX 191940

КГП 019-04

UGB 150

ОП 12.27

Оправка в сборе с пластиной

RPUX 2710MO

ОП 12.27



8692
/*
*/
