Маслостанция механизированной крепи СНТ - 32, СНТ - 40; СНД 200, СНД 300; СНМ, СНС, СНЛ

Маслостанция механизированной крепи СНТ - 32, СНТ - 40; СНД 200, СНД 300; СНМ, СНС, СНЛ 0

Насосная станция СНТ32 применяется для питания гидросистем механизированных крепей очистных комплексов и агрегатов, в которых рабочей жидкостью является водомасляная эмульсия.
Насосная станция СНТ32 состоит из двух насосных групп: высоконапорной А и подпиточной Б, соединенных между собой тягами и высоконапорными гибкими рукавами. Насосная установка А смонтирована на раме, на которой установлен высоконапорный трехплунжерный эксцентриковый насос с электродвигателем. Подпиточная насосная установка Б смонтирована на раме, на которой установлены также бак и подпиточный насос с электродвигателем. На баке смонтированы: указатель уровня рабочей жидкости, манометры, пневмогидроаккумулятор, система фильтрации, аппаратура регулирования, управления, контрольно-измерительная и электроаппаратура.


Выпускаем также маслостанции СНТ - 40; СНД 200, СНД 300; СНМ, СНС, СНЛ

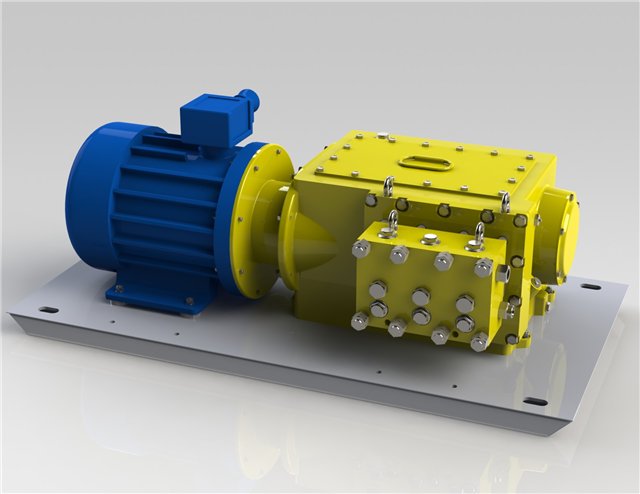

Рис.1 Плунжерный насос маслостанции СНТ-32

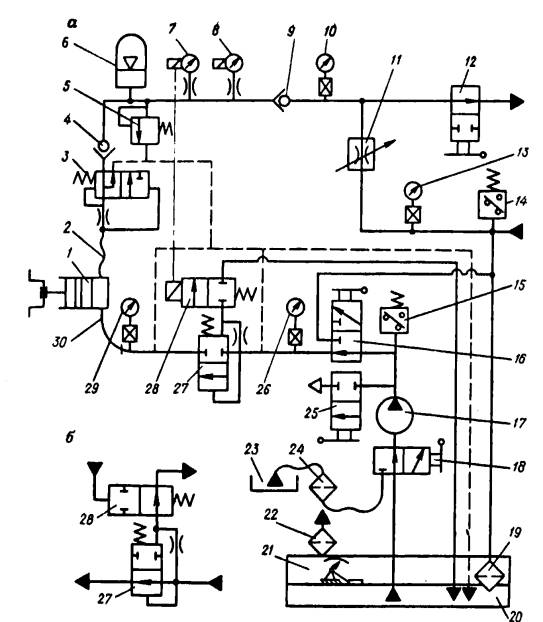

Рис.2 гидравлическая схема маслостанции СНТ-32

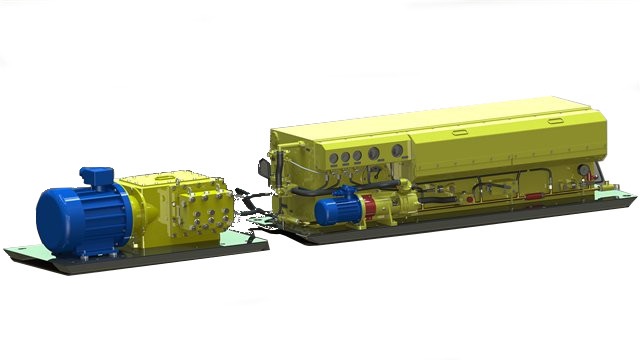

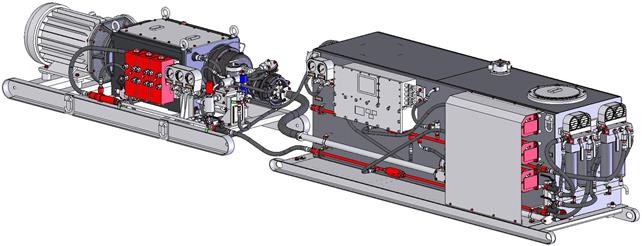

Рис.3 Гидравлическая станция СНТ-32
